เลือกไฟเบอร์เซนเซอร์ (ตามคุณสมบัติ)
เลือกไฟเบอร์ยูนิตจากตัวเลือกของเรามากกว่า 100 ชนิด
คุณสามารถ ติดต่อเราได้ที่: 02-078-1090
คุณสามารถ ติดต่อเราได้ที่: 02-078-1090

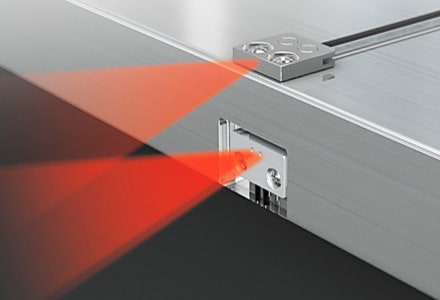

ประหยัดพื้นที่
เซนเซอร์และตัวกล่องที่รวมเป็น
ชุดเดียวกันโดยมีผิวหน้า
ที่เรียบสนิท จึงไม่มีช่องเปิด
ซึ่งทำให้ฝุ่นละอองหรือ
สิ่งแปลกปลอมอื่นไม่สามารถ
เข้าไปภายในได้

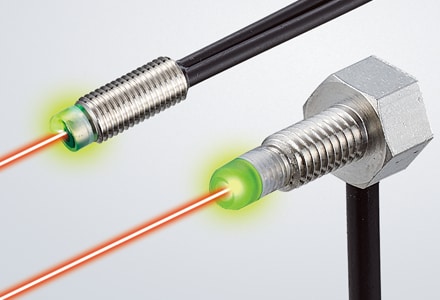

ชนิดของขายึดทั้งแบบหกเหลี่ยมและแบบแบนนั้นใช้ไฟเบอร์แกนที่มีรัศมีการโค้งงอ 2 มม. ที่ส่วนปลายของไฟเบอร์

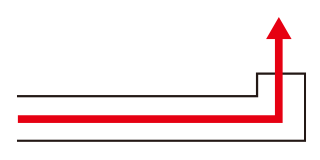

เหล่านี้สามารถดัดงอได้เหมือนกล้องเปอริสโคป (Periscope)

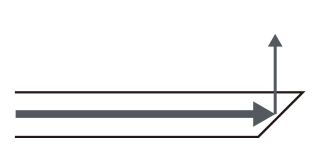

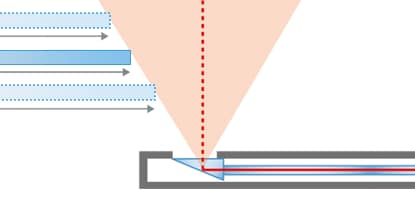

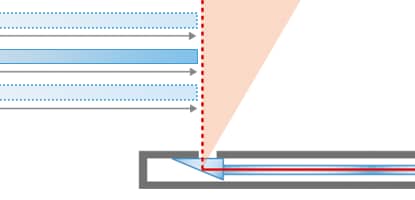

หากต้องการหักเหให้แสงทำมุม 90° จะมีวิธีการโดยการตัดปลายไฟเบอร์ที่มุม 45° เมื่อเทียบกับวิธีนี้
ชนิดของกล้องเปอริสโคปนั้นมีการลดทอนของแสงน้อยกว่าและมีกำลังแรงสูงกว่า
ชนิดตัดมุม 45°
การลดทอนของแสงเนื่องจากการหักมุมมาก
ชนิดกล้องเปอริสโคป
การลดทอนของแสงเนื่องจากการหักมุมน้อย
FU-77TZ
FU-77TG

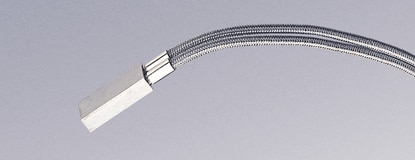

ใช้ปลอกหุ้มสแตนเลสสตีล
ที่แข็งแรงทนทาน

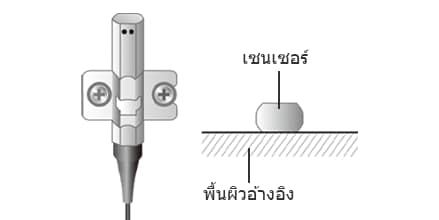

เซนเซอร์ทรงหกเหลี่ยมจะสามารถใช้วิธีต่อดังไปนี้เพื่อช่วยในการจัดสายเคเบิลให้เรียบร้อยได้ จึงช่วยป้องกัน
ปัญหาต่างๆ เช่น การมีสิ่งของมาเกี่ยวสายเคเบิล
รุ่นทั่วไป
มีโอกาสที่สายเคเบิลจะขาด
เนื่องจากมีสิ่งของมาเกี่ยว
ทรงหกเหลี่ยม
สายเคเบิลถูกจัดอย่างเรียบร้อย
จึงช่วยลดความเสี่ยงที่สายเคเบิล
จะขาด

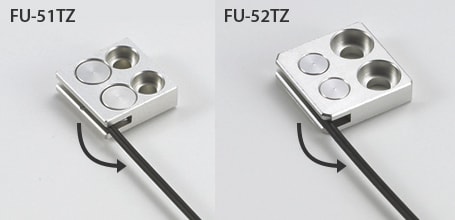

FU-52TZ / FU-44TZ
ภาพการเดินสายเคเบิลภายในตัว
เซนเซอร์

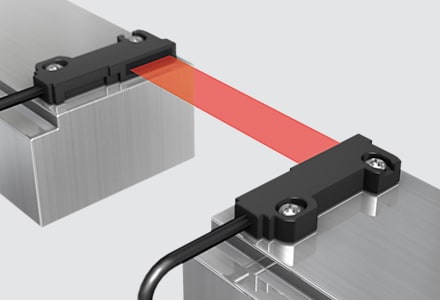

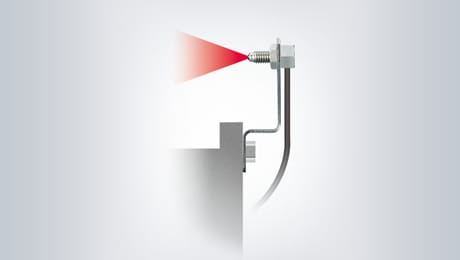

สามารถติดตั้งเซนเซอร์นี้กับอุปกรณ์โดยตรง ซึ่งช่วยลดเนื้อที่ที่ใช้ในการติดตั้งขายึด
ทิศทางของสายเคเบิลเปลี่ยนได้ภายในตัวเครื่อง จึงสามารถ
จัดวางสายเคเบิลให้เรียบร้อยได้
*ไม่รวม FU-L50Z
FU-L51Z

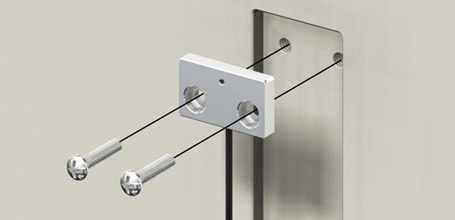

เซนเซอร์นี้จะช่วยลดเนื้อที่การติดตั้งลงไปอีก
การรวมขายึดกับเซนเซอร์เข้าด้วยกันทำให้ไม่มีความจำเป็นต้องทำการประกอบที่ยุ่งยาก

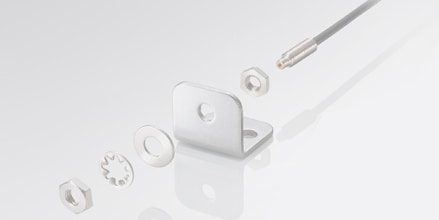

ในรุ่นทั่วไปนั้นจะมีจำนวนชิ้นส่วนมาก
ซึ่งอาจก่อให้เกิดปัญหาได้

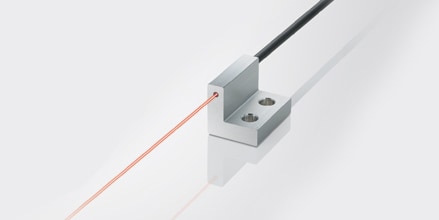

ลดงานด้านการติดตั้งลง
มีการรวมเซนเซอร์เข้ากับขายึด
ซึ่งจะช่วยขจัดปัญหานี้ออกไปได้

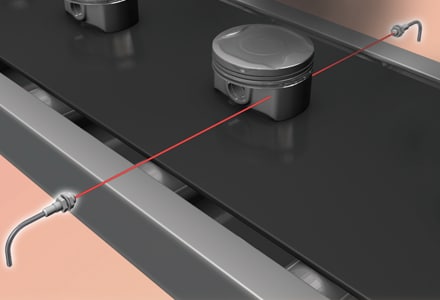

เมื่อใช้ในระยะทางที่เท่ากัน ไฟเบอร์ยูนิตชนิด 2 หัวที่มีระยะตรวจจับยาวกว่า จะทำให้ได้ความเข้มแสงที่ได้รับมากกว่า ซึ่งจะให้ความเสถียรในการตรวจจับ
ในระดับที่สูงกว่า และเนื่องจากไฟเบอร์ยูนิตเหล่านี้มีกำลังแรงแบบ 2 หัวที่สูงกว่า จึงได้รับผลกระทบจากสภาพแวดล้อมที่เลวร้ายได้ยาก
F-4 / F-5
ชุดเลนส์ประกอบที่มี
มุมช่องรับแสงประมาณ 8°
ไม่เพียงแต่มุมช่องรับแสงแคบเท่านั้น แต่ยังมีการใช้วัสดุเคลือบผิวแบบพิเศษบนพื้นผิวด้านในของเลนส์
ซึ่งช่วยลดการลดทอนแสงสะท้อนอย่างสมบูรณ์ที่เกิดจากพื้นผิวด้านในของเลนส์*
จึงช่วยให้ไฟเบอร์ยูนิตเหล่านี้ฉายแสงได้อย่างมีประสิทธิภาพ ซึ่งนั่นเป็นวิธีที่จะมอบกำลังแรงสูงให้กับไฟเบอร์ยูนิตได้
*มุมช่องรับแสงแสดงถึงมุมที่แสงกระจายออกเมื่อส่งออกมาจากเซนเซอร์
FU-50
เลนส์ขนาดไมโครในตัวที่มี
มุมช่องรับแสงประมาณ 6°
การย่อขนาดไฟเบอร์ยูนิตสามารถทำได้ด้วยการใช้เลนส์ในตัว ซึ่งขจัดปัญหาเลนส์หลวมหรือหลุด
เนื่องจากการสั่นสะเทือน
ไฟเบอร์ยูนิตนี้ใช้กล่องสี่เหลี่ยมจัตุรัสและสามารถติดตั้งได้ง่ายโดยใช้ขายึดเฉพาะ
FU-L50Z
เลนส์ในตัวที่มี
มุมช่องรับแสงประมาณ 15°
เลนส์ในตัวขจัดปัญหาเลนส์หลวมหรือหลุดเนื่องจากการสั่นสะเทือน และเนื่องจากมีขายึดในตัวด้วย
จึงไม่มีปัญหาน็อตหรือแหวนหลวมเนื่องจากการสั่นสะเทือน
FU-70TU
ดัดงอได้ 50 ล้านครั้ง
เลนส์ทรงกลมในตัวช่วยให้ไฟเบอร์ยูนิตชนิดทนทานพิเศษ (ToughFlex) นี้มีกำลังแรงสูงและสามารถทำการตรวจจับ
ได้อย่างมีความเสถียรแม้จะอยู่ในสภาพแวดล้อมที่เลวร้าย
FU-96T
FU-98
เนื่องจากมีเลนส์ในตัว ไฟเบอร์ยูนิตเหล่านี้จึงมีกำลังแรงสูง ฝาครอบเรซิน Fluorocarbon ทำให้ไฟเบอร์ยูนิตเหล่านี้
มีประสิทธิภาพเมื่อต้องการใช้งานกำลังแรงสูงในสภาพแวดล้อมที่เลวร้าย
เมื่อใช้ในระยะทางที่เท่ากัน ไฟเบอร์ยูนิตชนิด Reflective ที่มีระยะตรวจจับยาวกว่า
จะทำให้ได้ความเข้มแสงที่ได้รับมากกว่า ซึ่งจะช่วยเพิ่มความเสถียรในการตรวจจับ
ชิ้นงานสีดำ ซึ่งมีการสะท้อนแสงต่ำ และชิ้นงานโลหะมันวาว
FU-40/FU-40G
ระยะตรวจจับ 2,300 มม.*
FU-61
ระยะตรวจจับ 1,300 มม.*
*เมื่อเลือกโหมด MEGA Power ของ FS-N10 ซีรี่ส์ ระยะตรวจจับจะเป็นค่าที่วัดกับชิ้นกระดาษสีขาว
(ชิ้นงานตรวจจับมาตรฐาน)

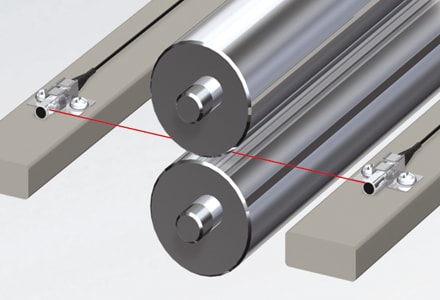

ไฟเบอร์ยูนิตกำลังแรงสูงนี้มีระยะตรวจจับ 2.3 ม. โครงสร้างเลนส์คู่
ช่วยให้ตรวจจับได้อย่างเสถียรแม้จะมีฝุ่นละอองเกาะอยู่บนผิวเลนส์
มุมช่องรับแสงถูกทำให้แคบลงเหลือประมาณ 8° ซึ่งช่วยขจัด
การกระจายของแสงที่ไม่จำเป็น

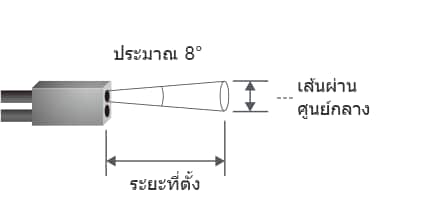

เซนเซอร์เหล่านี้ใช้เลนส์ที่มีมุมช่องรับแสงประมาณ 8° เมื่อเทียบกับชนิด Reflective
มาตรฐาน เซนเซอร์เหล่านี้มีโครงสร้างที่ช่วยลดการขยายออกของเส้นผ่านศูนย์กลาง
ลำแสง แม้ระยะการตรวจจับเพิ่มขึ้น
ชนิด Reflective มาตรฐาน: FU-6F
เส้นผ่านศูนย์กลางลำแสง = 1.155 × ระยะที่ตั้ง
+ เส้นผ่านศูนย์กลางแกนไฟเบอร์
FU-40/FU-40G
เส้นผ่านศูนย์กลางลำแสง = 0.14 × ระยะที่ตั้ง + 3.7
1.155 × 100 + 1 = ประมาณ ø117 มม.
0.14 × 100 + 3.7 = ประมาณ ø18 มม.
ความแตกต่าง
ชัดเจน!

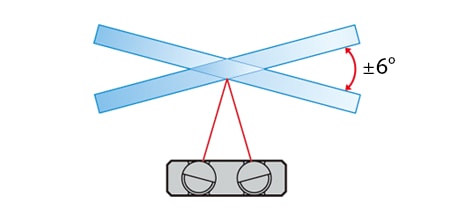

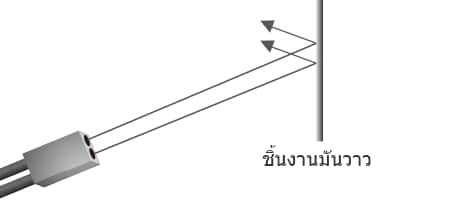

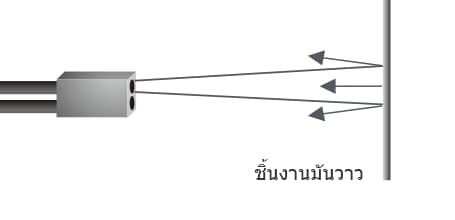

หากแสงตกกระทบชิ้นงานมันวาวเป็นมุมฉาก แสงที่ได้รับจะมีปริมาณมากเนื่องจาก
แสงที่สะท้อนอย่างสมบูรณ์กลับไปยังตัวรับโดยไม่มีการสูญเสีย ในทางตรงกันข้าม
ถ้าแสงตกกระทบชิ้นงานแบบทำมุม จะทำให้ไม่ได้รับแสงส่วนใหญ่เนื่องจากแสงที่สะท้อน
อย่างสมบูรณ์สะท้อนออกห่างไปจากตัวรับ ด้วยการใช้ประโยชน์จากคุณลักษณะนี้
จึงทำให้มีความแตกต่างอย่างมากในความไวแสงระหว่างพื้นหลังและชิ้นงานที่มีระดับ
ความมันวาวต่างกันโดยการเปลี่ยนมุมของการติดตั้งเซนเซอร์
FU-40/FU-40G
ได้รับแสงสะท้อนอย่างสมบูรณ์
อย่างมีประสิทธิภาพ
ได้รับแสงน้อยมาก
ชนิด Reflective มาตรฐาน:
FU-6F
FU-61/61Z

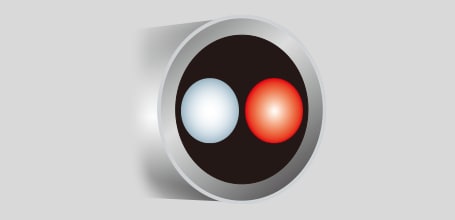

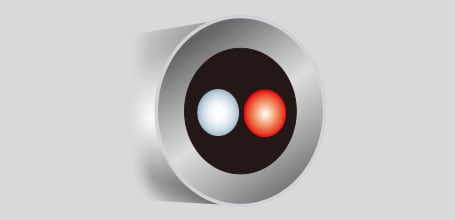

เส้นผ่านศูนย์กลางแกนไฟเบอร์เป็น 1.5 เท่าของผลิตภัณฑ์ทั่วไป ทำให้แสงผ่านในไฟเบอร์ได้โดยง่าย
จึงช่วยให้สามารถใช้โหมดกำลังแรงสูงได้ นอกจากนี้ แกนไฟเบอร์ที่หนาขึ้นยังทำให้สายเคเบิล
สามารถรับแรงดึงได้ดียิ่งขึ้นอีกด้วย
มีการใช้ SUS303 เป็นวัสดุโครงสร้าง

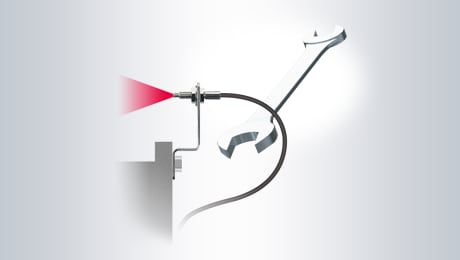

แรงบิดในการขันสกรูเป็น 3.0 Nm (ประมาณ 30 kgf•cm) ซึ่งจะประมาณ 3 เท่าของค่าทั่วไป
จึงช่วยลดความเสี่ยงที่จะเกิดความเสียหายจากการใช้แรงบิดมากเกินควรในขณะติดตั้งเซนเซอร์
ชนิดช่วงการตรวจจับกว้างมีประโยชน์ในสถานการณ์ต่างๆ เช่นเมื่อตำแหน่งชิ้นงานไม่แน่นอนและเมื่อทำการตรวจจับการมีอยู่ของชิ้นงานที่มีรูปร่างซับซ้อน
ชนิดตรวจจับพื้นที่และชนิดอาร์เรย์มีข้อดีต่างกัน
FU-A100/A40
ชนิด 100 มม./40 มม.
FU-E40
ชนิด 40 มม.
เลนส์ในตัวทำให้สามารถได้การกระจายความเข้มแสงที่สม่ำเสมอ ชนิด 2 หัว (Thrubeam) สามารถตรวจจับ
การเปลี่ยนแปลงความเข้มแสงเพียงเล็กน้อยได้ดีกว่าชนิดอาร์เรย์

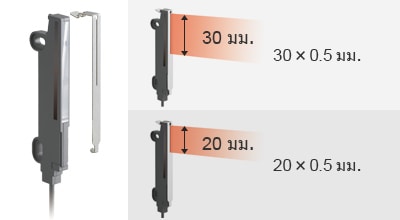

สามารถตรวจจับชิ้นงานขนาดเล็กได้ และรับมือกับแสงหุ้มรอบด้วยการ
บีบความกว้างและความหนาของแสงที่ส่งออกมาใช้ในการตรวจจับให้แคบลง

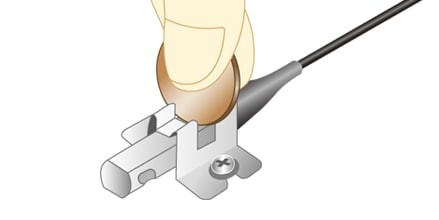

เมื่อเทียบกับป้าย Slit ทั่วไป Slit นี้จะหลุดหลวมได้ยากกว่า แต่ก็ติดตั้ง
และถอดออกได้ง่ายกว่า

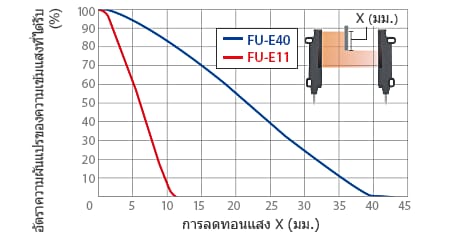

ความสัมพันธ์ระหว่างปริมาณแสงที่ถูกบังและปริมาณแสงที่ได้รับ
(ตัวอย่างทั่วไป)
[เงื่อนไขในการวัด]
แอมพลิฟายเออร์: FS-N11N (โหมด HSP, APC-OFF)
ระยะห่างระหว่างตัวส่งกับตัวรับ: 100 มม.
ชิ้นงาน: วัตถุทึบแสง

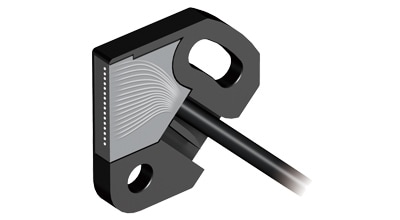

ไฟเบอร์แกนถูกจัดเรียงเป็นแนวเส้นเพื่อให้ได้แกนลำแสงกว้าง
แกนลำแสงที่กว้างนี้ทำให้ปรับแนวแกนลำแสงได้ง่าย จึงช่วยให้ทำการติดตั้งได้ง่าย
โครงเครื่องถูกเติมเต็มด้วยเรซิน จึงป้องกันฝุ่นและความชื้น
จากภายนอกเซนเซอร์ได้
ระดับการป้องกัน IP67

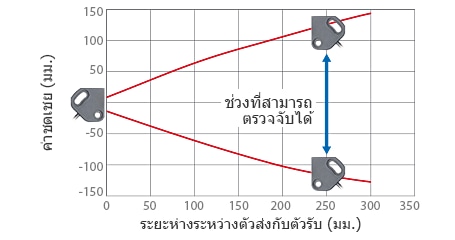

คุณสมบัติการเคลื่อนที่แบบขนานของ FU-A10
(ตัวอย่างทั่วไป)
[เงื่อนไขในการวัด]
แอมพลิฟายเออร์: FS-N11N (โหมด FINE, APC-OFF)
กำหนดค่าความไวแสงสูงสุด จากนั้นทำการวัดที่ตำแหน่งที่สามารถตรวจจับได้
ทั้งแสงที่ถูกบัง/ไม่ถูกบัง

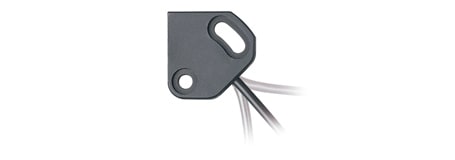

รูสกรูถูกเปลี่ยนเป็นช่อง เพื่อให้ง่ายต่อการปรับแนว
แกนลำแสง สามารถหาตำแหน่งที่ให้ค่าสูงสุดได้ในขณะที่
ใช้แอมพลิฟายเออร์ในการตรวจสอบความเข้มแสงที่ได้รับ
FU-A05 (D)/A10 (D)

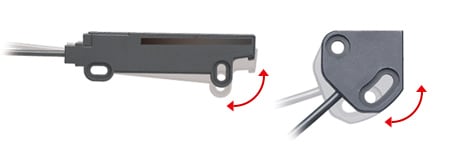

สามารถดึงสายเคเบิลจากชนิดอาร์เรย์
ได้แทบทุกทิศทาง
FU-10: ไฟเบอร์ยูนิตพร้อมเลนส์ในตัว

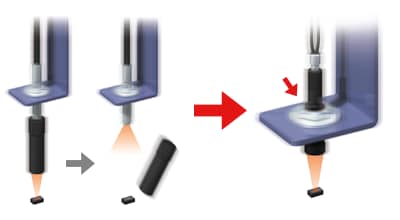

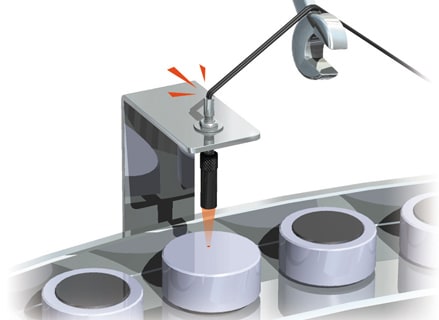

ใช้รูสกรูของเลนส์และสกรูของเซนเซอร์ในการยึดส่วนประกอบต่างๆ ให้อยู่กับที่ จึงไม่ต้องห่วงว่าเลนส์จะหลุดหาย
เนื่องจากการสั่นสะเทือนโดยไม่มีใครเห็น
การสั่นสะเทือนทำให้เลนส์หลุดออก

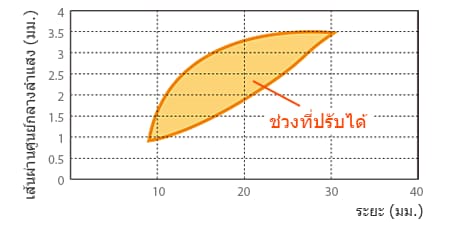

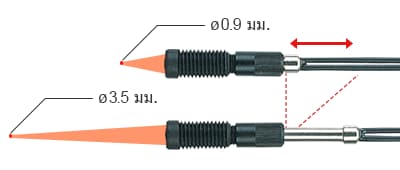

สามารถปรับขนาดลำแสงของตัวส่งได้ (ø0.9 ถึง 3.5 มม.) เพื่อให้เข้ากับขนาดของชิ้นงานโดยไม่ต้องเปลี่ยนตำแหน่ง
ของเซนเซอร์ที่ยึดอยู่กับที่ ไม่ต้องใช้เครื่องมือในการเปลี่ยนขนาดเส้นผ่านศูนย์กลางลำแสง เพียงปรับปริมาณของไฟเบอร์
ที่สอดเข้าไปในกล่องบรรจุ
ภาพลำแสงที่ปรับได้
เส้นผ่านศูนย์กลาง
ลำแสง
สามารถปรับขนาดได้
F-5HA: หันข้าง, เลนส์ชนิดปรับขนาดลำแสงได้
![[ไฟเบอร์ที่รองรับ] FU-35FZ R2 ทนทานพิเศษ (ToughFlex) / FU-35FG R10 สแตนเลสสตีล / FU-35FA R25](/Images/small-beam-spot_img_05_1997600.png)

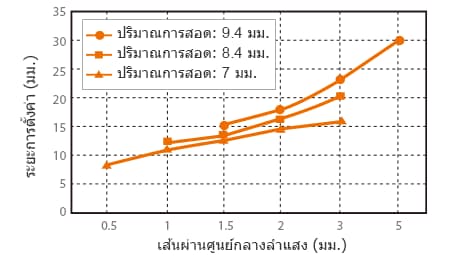

ปริมาณที่สอดไฟเบอร์และเส้นผ่านศูนย์กลางลำแสง
เลนส์ถูกยึดอยู่กับที่ด้วยรูสกรู (ø3.2 มม.)
จึงไม่ต้องห่วงว่าการสั่นสะเทือนจะทำให้เลนส์หลุดออกมา
ปริมาณของไฟเบอร์ที่สอดเข้าไปในเลนส์จะเปลี่ยนเส้นผ่านศูนย์กลางลำแสง
ได้ตั้งแต่ 0.5 ถึง 3 มม.
รูปร่างแบบหันข้างทำให้สามารถติดตั้งเซนเซอร์นี้ได้แม้ในที่ที่มีเนื้อที่จำกัด
ใช้เนื้อที่เพียง 1/7 ของผลิตภัณฑ์ทั่วไป
FU-20

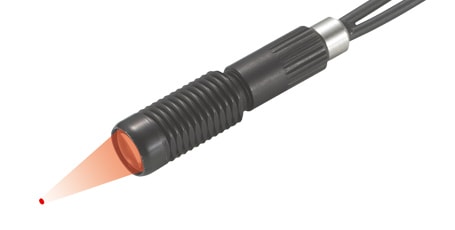

กล่องบรรจุเลนส์ขนาดเล็กพิเศษที่มีเส้นผ่านศูนย์กลางเพียง 3 มม. สามารถติดตั้ง FU-20 ใกล้กับชิ้นงานได้มากขึ้น
เมื่อเทียบกับเซนเซอร์ไฟเบอร์ชนิดรวมแสง
การเคลือบภายในกล่องบรรจุด้วยวัสดุเคลือบที่ลดการสะท้อนแสง
แบบกระจายจะช่วยลดการสะท้อนภายในของเลนส์
เลนส์แก้วทนทานต่อการขีดข่วนและเมื่อเคลือบด้วยวัสดุกันแสงสะท้อน
จะลดปริมาณแสงที่สะท้อนภายในเลนส์เองให้เหลือน้อยที่สุด
ปัจจัยเหล่านี้เพิ่มความเสถียรและทำให้แน่ใจได้ว่าความแตกต่างของความเข้มแสงที่ได้รับจะทำให้สามารถแยกแยะระหว่างการตรวจจับการมีหรือไม่มีของชิ้นงาน
ขนาดเล็กมากๆ ได้

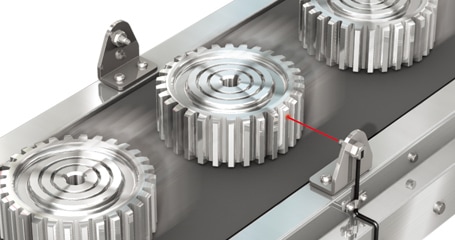

ไฟเบอร์ความยืดหยุ่นสูงสามารถทนทานต่อการดัดงอซ้ำๆ กันได้ ซึ่งเหมาะสำหรับการติดตั้งกับชิ้นส่วนที่เคลื่อนที่
นอกจากนี้ FU-U ซีรี่ส์ไม่เพียงมีความยืดหยุ่นสูง แต่ยังมีรัศมีความโค้งเพียง 2 มม. ซึ่งทำให้สามารถทำการเดินสายได้ง่าย อีกทั้งยังสามารถตัดสายเคเบิล
ได้อย่างอิสระ ทำให้ใช้งานได้ง่ายยิ่งขึ้น เราแนะนำให้ใช้ไฟเบอร์ชนิดนี้สำหรับชิ้นส่วนที่เคลื่อนที่และในที่ที่มีเนื้อที่จำกัด
*FU-48U, FU-49U, FU-58U, FU-59U, FU-69U, FU-70TU, FU-70U, FU79U
ด้วยการใช้ไฟเบอร์ไนลอน ซึ่งเป็นวัสดุใหม่ ทำให้เซนเซอร์นี้มีอายุการใช้งานสูงถึงประมาณ 50 เท่า
ของผลิตภัณฑ์ทั่วไป ความแข็งแกร่งที่มากขึ้นของวัสดุเคลือบผิวช่วยลดแรงที่กระทำกับแกนไฟเบอร์ภายใน

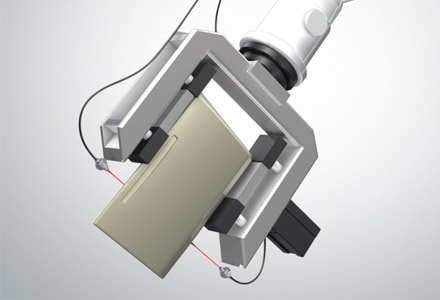

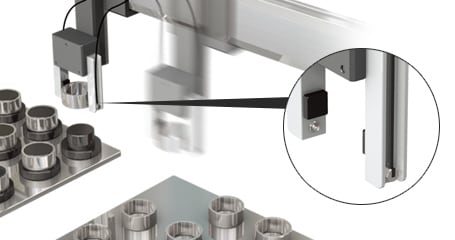

การตรวจจับจากชิ้นส่วนที่เคลื่อนที่ เช่น แขนหุ่นยนต์
การติดตั้งที่ประหยัดเนื้อที่ที่เข้าได้กับรูปร่างต่างๆ

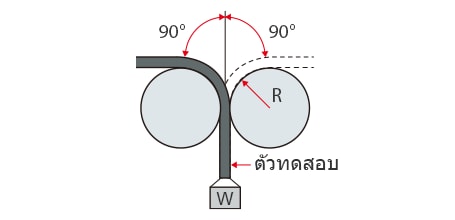

| มุม | 90° ไปทางซ้ายและทางขวา |
|---|---|
| รัศมีการโค้งงอ | R = 30 มม. |
| น้ำหนัก | W = 20 กรัม |
| ความเร็ว | 30 ครั้ง/นาที (1 ครั้งหมายถึงการเคลื่อนที่ จากซ้ายไปขวาหนึ่งรอบ) |
| ตัวทดสอบ | ไฟเบอร์ FU-U ซีรี่ส์ |
*FU-48U, FU-49U, FU-58U, FU-59U, FU-69U, FU-70TU, FU-70U, FU79U
ไฟเบอร์นี้สามารถติดตั้งในรูปร่างใดๆ ก็ได้โดยไม่ต้องกลัวว่าเส้นไฟเบอร์จะขาดเนื่องจากการดัดงอ
ไฟเบอร์ความยืดหยุ่นสูงรุ่นทั่วไป
ใช้แกนไฟเบอร์สี่แกน
ไฟเบอร์นี้มีรัศมีการโค้งงอ
4 มม.

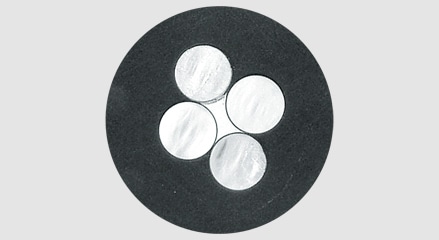

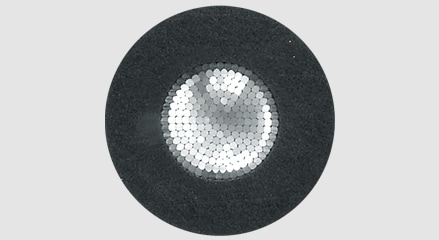

ไฟเบอร์ความยืดหยุ่นสูงใหม่
ใช้แกนไฟเบอร์หลายแกน
ไฟเบอร์นี้ทำรัศมีการโค้งงอได้
เล็กถึง 2 มม.

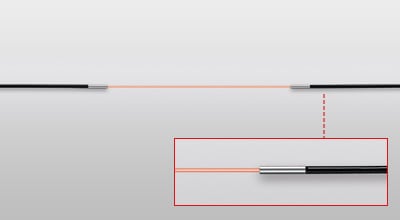

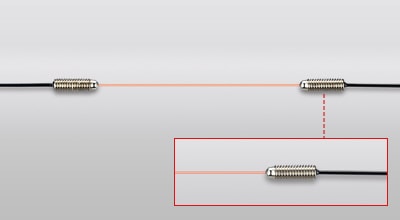

สายเคเบิลไฟเบอร์ชนิดนี้สามารถตัดได้อย่างอิสระและมีเส้นผ่านศูนย์กลางเล็กเพียง 1 มม. แม้ว่าจะเป็นชนิดที่เล็กบางเป็นพิเศษ สายเคเบิลนี้ก็ยังยาวได้ถึง 590 มม.
(ในโหมด MEGA) สายเคเบิลนี้ยังดัดงอได้ง่าย โดยมีรัศมีการโค้งงอเพียง 2 มม. จึงสามารถติดตั้งเซนเซอร์ได้ในพื้นที่ที่หลากหลาย
เซนเซอร์นี้สามารถทำการตรวจจับได้ระยะไกลถึง 3500 มม. (FU-70TU) ด้วยการใช้เลนส์ทรงกลมในตัว
เซนเซอร์นี้มีกำลังแรงสูง จึงทนทานต่อสิ่งสกปรกได้ดี และมีโครงสร้างที่ทำให้เกิดแสงหุ้มรอบได้ยากเนื่องจากมีมุมช่องรับแสงแคบประมาณ 24° ที่ทำได้ด้วยเลนส์
นอกจากนี้ เซนเซอร์ทั่วไปใช้ยูนิตเลนส์ และการสั่นสะเทือนอาจทำให้ยูนิตเลนส์เหล่านี้หลวมและหลุดออกมาได้ แต่เซนเซอร์เหล่านี้สามารถใช้ได้โดยไม่ต้องกังวลในที่ต่างๆ
ที่ต้องการความยืดหยุ่นสูงและที่มีการสั่นสะเทือน
วัสดุเคลือบผิวเรซิน Fluorocarbon ของไฟเบอร์ชนิดทนทานต่อนำมัน/สารเคมีให้การป้องกันการแทรกซึมของของเหลวต่างๆ
การตรวจจับการแตกหักของดอกสว่าน
ในสภาพแวดล้อมที่มีการใช้สารหล่อเย็น
เทียบกับวัสดุอื่นๆ แล้ว การเคลือบเซนเซอร์ด้วยเรซิน Fluorocarbon ทำให้เซนเซอร์เหล่านี้มีความทนทานต่อสารเคมีต่างๆ มากกว่า
: ดี,
: เป็นไปได้ภายใต้เงื่อนไขบางอย่าง,
: เป็นไปไม่ได้
| วัสดุ | ชื่อสารเคมี | ||||||
|---|---|---|---|---|---|---|---|
| Acetone | Methylethyl ketone | Benzene | Methyl alcohol | Toluene | กรดไฮโดรคลอริก | กรดกำมะถัน (98%) | |
| เรซิน Fluorocarbon |
|
|
|
|
|
|
|
| ABS |
|
|
|
|
|
|
|
| Polycarbonate |
|
|
|
|
|
|
|
รุ่น FU-92, FU-96, FU-96T, และ FU-98 มีเลนส์ในตัวทั้งหมด ระยะการตรวจจับ 3600 มม. ในโหมด FINE ซึ่งเป็นโหมดเริ่มต้น สำหรับชิ้นงานที่บังแสงได้นั้น เซนเซอร์เหล่านี้
สามารถรับความแตกต่างของความเข้มแสงได้อย่างมากเมื่อมีชิ้นงานอยู่กับเมื่อไม่มีชิ้นงาน ดังนั้น จึงยากที่เซนเซอร์เหล่านี้จะทำงานผิดพลาดอันเนื่องจากการเปื้อนฝุ่น
หรือสิ่งสกปรก
FU-96T
รูยึดของยูนิตหลักทำให้สามารถติดตั้งเซนเซอร์
ตามที่เป็นอยู่ได้ รูปร่างแบบหันข้างทำให้สามารถติดตั้ง
เซนเซอร์นี้ได้แม้ในที่ที่มีเนื้อที่จำกัด
FU-98
มีขายึดเฉพาะ (OP-87095, วัสดุ: SUS316) ยูนิตหลัก
มีส่วนนูนที่ทำให้ผิวไม่เรียบ ขายึดจึงยึดจับยูนิตหลัก
ได้อย่างแน่นหนา ไม่ลื่นหลุด

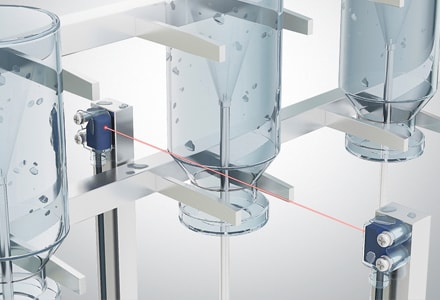

ตัวส่งและตัวรับจะแยกกันในการออกแบบรูปมุม ช่วยลดการทำงานผิดพลาด
อันเนื่องจากของเหลวไหลมารวมกัน ซึ่งเป็นปัญหาที่เกิดกับไฟเบอร์
ชนิด Reflective ทั่วไป นอกจากนี้ ส่วนปลายที่โค้งมนยังทำให้หยดน้ำ
มาเกาะรวมกันที่พื้นผิวตรวจจับได้ยากอีกด้วย

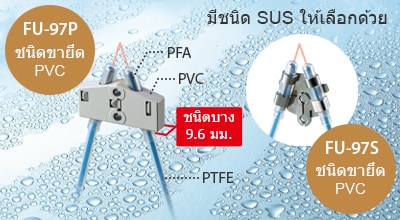

![มีชนิด SUS ให้เลือกด้วย / [FU-97P] ชนิดขายึด PVC / ชนิดบาง 9.6 มม. / [FU-97S] ชนิดขายึด PVC](/Images/oil_chemical-resistant_img_07_1997581.jpg)

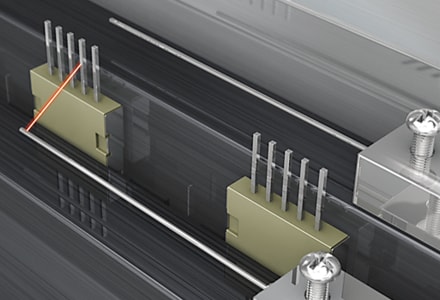

เส้นผ่านศูนย์กลางขนาดเล็ก หมายถึงไฟเบอร์ยูนิตของเราที่มีเส้นผ่านศูนย์กลางแกนลำแสงแคบ เส้นผ่านศูนย์กลางแกนลำแสงแคบมีประโยชน์ในการตรวจจับชิ้นงานขนาดเล็ก
มากๆ เซนเซอร์เหล่านี้เหมาะสำหรับการประยุกต์ใช้งานต่างๆ เช่นการยืนยันการเสียบใส่และการตรวจจับการงอของขาคอนเนคเตอร์ที่มีระยะใกล้กันมาก การตรวจจับรอยบิ่นเล็กๆ

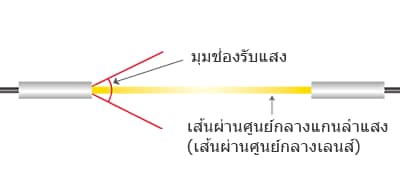

และการวางตำแหน่งชิ้นงาน เส้นผ่านศูนย์กลางแกนลำแสงและเส้นผ่านศูนย์กลางแกนไฟเบอร์ (เส้นผ่านศูนย์กลางเลนส์) นั้นเป็นสิ่งเดียวกัน มุมช่องรับแสงแสดงถึงปริมาณ
การกระจายแสงเมื่อเทียบกับแกนลำแสง
FU-51TZ
FU-53TZ
FU-57TZ
สามารถติดตั้งขายึดชนิดแบนได้โดยตรง

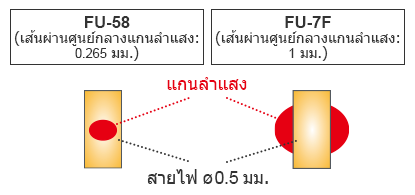

(ตัวอย่าง) การตรวจจับสายไฟขนาด ø0.5 มม.
FU-58 (ø0.265 มม.) บังแกนลำแสงทั้งหมด
FU-7F (ø1 มม.) บังแกนลำแสงเพียงครึ่งเดียว
ไฟเบอร์ที่มีเส้นผ่านศูนย์กลางแกนลำแสงแคบกว่าชิ้นงาน
จะรับความแตกต่างของความไวแสงได้ง่ายขึ้น
FU-58U
FU-59U
FU-79U
เซนเซอร์เหล่านี้มีความต้านทานการโค้งงอด้วยรัศมีโค้งงอ 2 มม. และมีคุณสมบัติยืดหยุ่นสูง สามารถหักงอได้ถึง 50 ล้านครั้ง
เราแนะนำให้ใช้เซนเซอร์เหล่านี้ในตำแหน่งที่ยุ่งยากต่อการเดินสายเคเบิล และตำแหน่งที่มีชิ้นส่วนที่เคลื่อนที่ เช่น หัวจับเคลื่อนย้าย

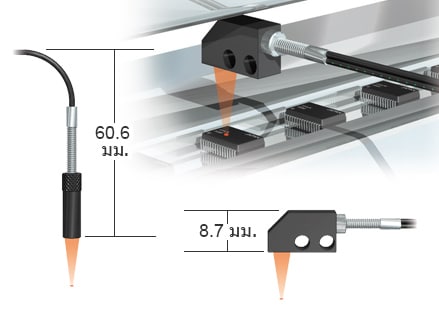

FU-75F
*ปลอกสวมไม่สามารถโค้งงอได้
ปลอกสวมแคบ มีขนาดเส้นผ่านศูนย์กลาง 0.82 มม. และยาว 15 มม.
แม้จะเป็นตำแหน่งที่มีเนื้อที่จำกัด เช่น ตำแหน่งที่มีการตรวจสอบ
เส้นทางผ่านของชิ้นส่วนอิเล็กทรอนิกส์ขนาดเล็กมาก ก็สามารถติดตั้ง
เซนเซอร์เหล่านี้ได้ตราบเท่าที่มีช่องว่างเพียงพอที่จะให้ปลอกสวม
ผ่านไปได้

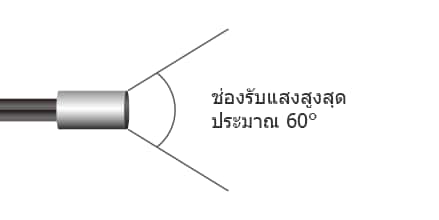

มุมช่องรับแสงของไฟเบอร์ยูนิตคือประมาณ 60° ในกรณีที่จำเป็นต้องติดตั้งเซนเซอร์ในพื้นที่แคบหรือที่ที่คาดว่าจะเกิดแสงหุ้มรอบ เราแนะนำให้ใช้ไฟเบอร์ยูนิต
ที่มีลำแสงแบบโฟกัส ซึ่งมีมุมช่องรับแสงแคบ
FU-18M

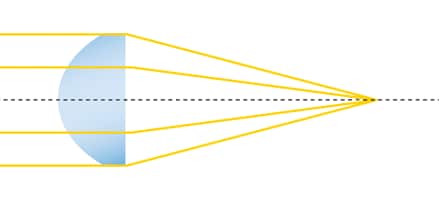

แผ่นสะท้อนในตัว ซึ่งดัดแกนลำแสงไป 90° และเลนส์รวมแสง ที่ทำให้มุมช่องรับแสง
แคบ ช่วยเพิ่มความเสถียรของแสงที่ส่องออกมา
โครงสร้างแยกกัน
โครงสร้างรวมกัน (FU-18M)
เนื่องจาก FU-18M มีกล่องบรรจุทรงปริซึม
การปรับแนวแกนลำแสงจึงทำในทิศทางที่ตั้งฉาก
กับแกนลำแสงเท่านั้น
F-4
F-5
FU-96T

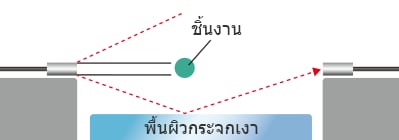

ไฟเบอร์ยูนิตที่มีลำแสงแบบโฟกัสช่วยลดการแผ่กระจายของแสงโดยลักษณะของเลนส์
ซึ่งยังช่วยให้ยูนิตเหล่านี้สามารถลดผลกระทบของแสงแวดล้อมได้อีกด้วย
ยิ่งมุมช่องรับแสงแคบ ก็จะยิ่งป้องกันการเกิดแสงแวดล้อมได้มากขึ้น การ
ป้องกันการเกิดแสงแวดล้อมจะให้ผลดีในการตรวจจับตามที่แสดงด้านล่าง

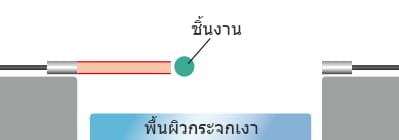

การตรวจจับที่ผิดพลาดเนื่องจากแสงแวดล้อม
แม้ว่าชิ้นงานจะบังแกนลำแสง แสงแวดล้อม
ก็ยังทำให้เกิดการตรวจจับที่ผิดพลาดได้
ถ้ามุมช่องรับแสงแคบ...
ผลจาก
แสงแวดล้อมถูกขจัดไป
FU-40S
ระยะตรวจจับ
MEGA: 15 ถึง 70 มม., FINE: 15 ถึง 30 มม.
เลนส์นี้เป็นเลนส์ที่ผลิตให้มีพื้นผิวโค้ง ไม่เป็นทรงกลมหรือระนาบ คุณสมบัติที่เด่นที่สุดของเลนส์เหล่านี้
คือ มีความคลาดเคลื่อนน้อย ผิดจากเลนส์ Spherical (ซึ่งหมายความว่า เลนส์ Aspherical มีประสิทธิภาพ
ในการรับแสง) แม้ว่าจะทำช่องรับแสงของเลนส์ให้ใหญ่ขึ้นเพื่อให้รับแสงได้มากขึ้น ความคลาดเคลื่อน
ก็ยังคงน้อย

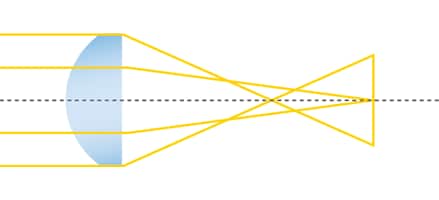

เลนส์ Spherical
จุดโฟกัสไม่ตรงแนว
มีความคลาดเคลื่อน
เลนส์ Aspherical
จุดโฟกัสตรง
ไม่มีความคลาดเคลื่อน
ความคลาดเคลื่อนหมายความว่าจุดโฟกัสของแสงที่ผ่านเข้าทางจุดกึ่งกลางของเลนส์และของแสงที่ผ่านเข้าทางขอบเลนส์ไม่อยู่ในแนวเดียวกัน สิ่งนี้จะเป็นประโยชน์
ในการตรวจสอบชิ้นงานสีดำ มันวาว และโปร่งใส ที่ระยะไกล

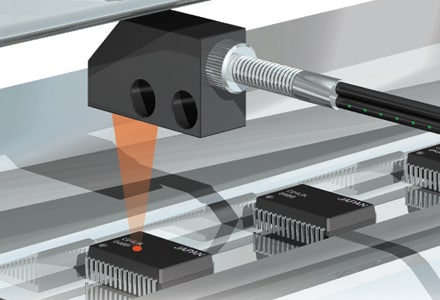

FU-38L
ระยะตรวจจับ
MEGA: 8 ถึง 38 มม., FINE: 8 ถึง 32 มม.
ด้วยการออกแบบออปติกที่เป็นกรรมสิทธิ์เฉพาะของ KEYENCE

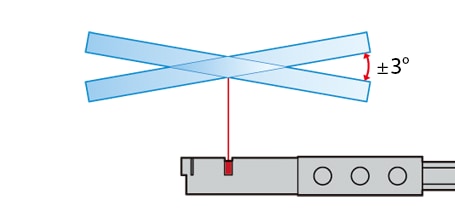

จึงทำให้เซนเซอร์แทบไม่ได้รับผลกระทบจากการเอียงของชิ้นงาน
แนวนอน
แนวตั้ง

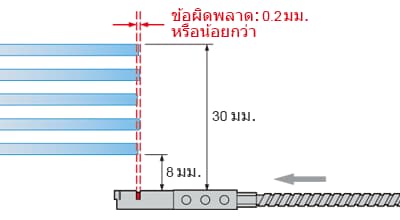

เซนเซอร์นี้สามารถให้ความแม่นยำในการตรวจจับตำแหน่งได้ถึง 0.2 มม.
หรือน้อยกว่า ที่ระยะ 8 ถึง 30 มม.*
*ข้อมูลจากการตรวจจับซับสเตรตแก้ว
(การตรวจสอบดำเนินการโดย KEYENCE)
Past definite-reflective (ภาพ)
FU-38L (ภาพ)
การทำให้ช่องรับแสงแคบจะจำกัดพื้นที่
การมองภาพ

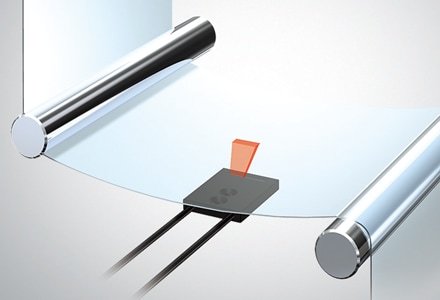

FU-38S
ระยะตรวจจับ
MEGA: 0 ถึง 25 มม., FINE: 0 ถึง 25 มม.
ตัวส่งและตัวรับสองคู่ถูกติดตั้งอยู่ภายในเซนเซอร์ คู่แรกใช้สำหรับระยะไกลและอีกคู่สำหรับระยะใกล้
โครงสร้างเช่นนี้ช่วยให้เซนเซอร์สามารถทำการตรวจจับได้ในระยะต่างๆ ตั้งแต่ 0 มม. ไปตลอดทาง
จนถึงระยะไกล 25 มม. แม้จะมีความแปรผันของระยะจากเซนเซอร์ถึงชิ้นงาน ก็ยังสามารถทำการตรวจจับ
ที่มีความเสถียรได้

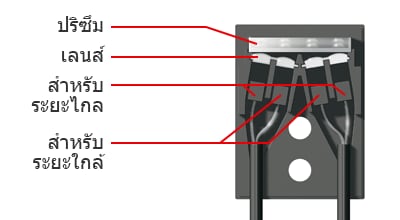

ตัวส่งและตัวรับติดตั้งอยู่ด้านนอก
(สำหรับระยะไกล) และด้านใน
(สำหรับระยะใกล้) โครงสร้างที่ให้แสงสะท้อน
โดยปริซึมทำให้ได้รูปแบบที่บาง

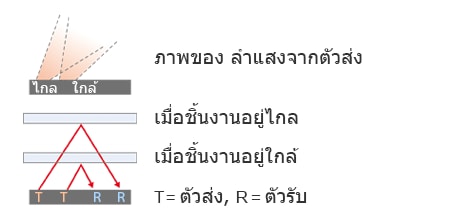

ภาพของลำแสงจากตัวส่งและการตรวจจับ

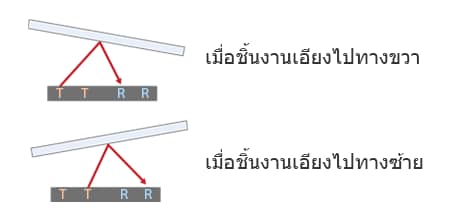

ภาพของการตรวจจับเมื่อชิ้นงานเอียง
ตัวส่งและตัวรับสำหรับระยะไกลจะใช้ในกรณีที่ชิ้นงานอยู่ไกลและตัวส่งและตัวรับสำหรับระยะใกล้จะใช้ในกรณีที่ชิ้นงานอยู่ใกล้

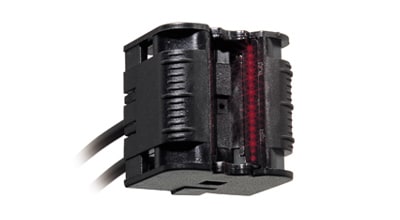

FU-95S
แม้จะมีฟองอากาศ
ก็ไม่มีปัญหา

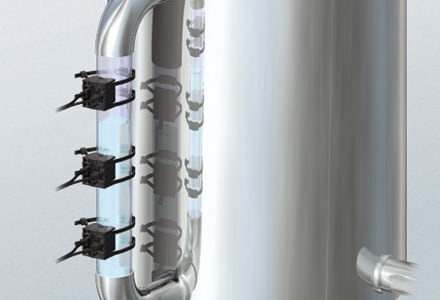

เนื่องจากการตรวจจับทำโดยชุดของแกนลำแสง 16 แกน แม้ว่าจะมีบางแกนที่ได้รับผลกระทบจาก
ปัจจัยต่างๆ เช่นฟองอากาศ หรือหยดน้ำ การตรวจจับก็ยังสามารถทำได้โดยแกนลำแสงที่เหลือ
เซนเซอร์นี้สามารถติดตั้งบนท่อขนาดเส้นผ่านศูนย์กลาง 4 ถึง 26 มม. รัศมีการโค้งงอของไฟเบอร์
ชนิดตัดสายได้คือ R5 ซึ่งช่วยเพิ่มความอิสระในการเดินสาย

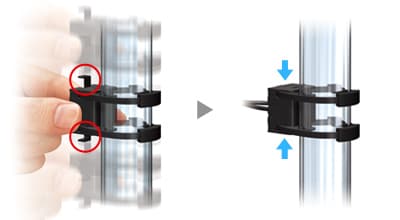

การปรับตำแหน่ง การล็อคที่ง่ายดาย
สเกลมีความกว้าง 12 มม. จึงทำให้ตรวจสอบตำแหน่งการตรวจจับที่ต้องการได้ง่าย นอกจากนี้ ยังสามารถทำการตรวจจับ
ในตำแหน่งที่ต้องการภายในช่วงของสเกลด้วยการปรับความไวแสงเล็กน้อย
FU-95W
สำหรับใช้กับท่อที่มีเส้นผ่านศูนย์กลาง 26 มม. หรือมากกว่า
รัศมีการโค้งงอของไฟเบอร์ชนิดตัดสายได้คือ R5 ซึ่งช่วยให้เดินสายได้ง่าย
[OP-82177, อุปกรณ์เสริมเฉพาะสำหรับ FU-95W; แยกจำหน่าย]

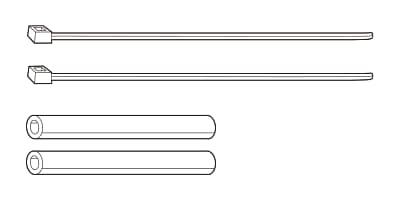

สายรัดเคเบิล x 2, ยางกันลื่น x 2
รองรับท่อที่มีเส้นผ่านศูนย์กลาง 26 ถึง 80 มม.
เมื่อไม่มีของเหลวอยู่ในท่อ ดัชนีหักเหของท่อและอากาศจะต่างกันมาก แสงจึงสะท้อน
จากภายในของท่อกลับมายังตัวรับได้ ในทางตรงกันข้าม เมื่อมีของเหลวอยู่ ดัชนีหักเห
ของท่อกับของเหลวจะต่างกันเพียงเล็กน้อย ดังนั้นแสงส่วนใหญ่จะส่องผ่านไปยังของเหลว
และไม่กลับไปที่ตัวรับ คุณสมบัติดังกล่าวถูกใช้ในการตรวจจับการมีอยู่ของของเหลว
ไม่มีของเหลวอยู่
มีของเหลวอยู่
มีฟองอากาศอยู่
FU-93Z / FU-93
| รุ่น | ทนความร้อน | เรซิน Fluorocarbon | ชิ้นส่วนไฟเบอร์ |
|---|---|---|---|
| FU-93Z | -40 ถึง +50°C | R40* | R0.5 |
| FU-93 | -40 ถึง +70°C | R25 |
*ไม่สามารถดัดงอไฟเบอร์ได้ที่ความยาว 80 มม. จากส่วนปลาย

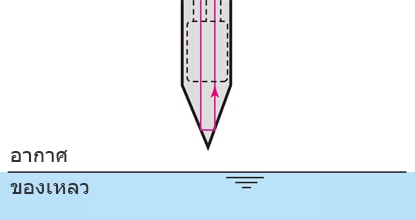

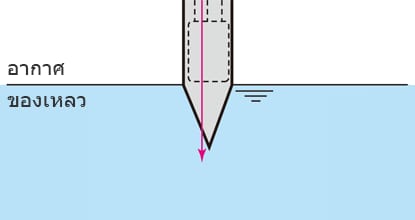

เมื่อส่วนปลายอยู่ในอากาศ ดัชนีหักเหของเรซิน Fluorocarbon และอากาศจะต่างกันมาก แสงทั้งหมด
จึงสะท้อนกลับไปทางเดิม (ไปยังตัวรับ) ในทางตรงกันข้าม ดัชนีหักเหของเรซิน Fluorocarbon ในของเหลว
และดัชนีหักเหของของเหลวจะต่างกันเพียงเล็กน้อย ดังนั้นแสงส่วนใหญ่จะส่องผ่านของเหลวและไม่กลับมา
ยังตัวรับ คุณสมบัติดังกล่าวถูกใช้ในการตรวจจับการมีอยู่ของของเหลว
