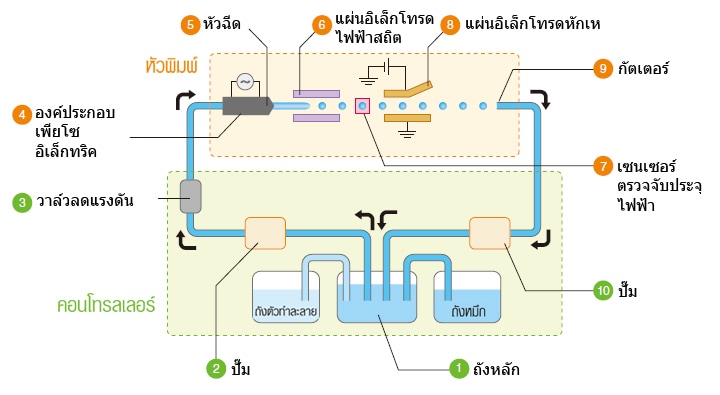

โครงสร้างภายใน

หลักการหมุนเวียน

• 1ถังหลัก

  เก็บหมึกที่ใช้สำหรับการพิมพ์ หมึกที่เก็บรวบรวมจากกัตเตอร์ จะส่งคืนที่นี่เช่นกัน

• 2ปั๊ม

  ส่งหมึกในถังหลักไปยังหัวพิมพ์พร้อมกับอัดแรงดัน

• 3วาล์วลดแรงดัน

  ปรับแรงดันของหมึก

• 4องค์ประกอบเพียโซอิเล็กทริค

  ออสซิลเลตแถวหมึกที่พ่นออกจากหัวฉีดเพื่อสร้างละออง

• 5หัวฉีด

  พ่นหมึก

• 6แผ่นอิเล็กโทรด
  ไฟฟ้าสถิต

  จ่ายประจุลบให้กับละอองหมึกที่สร้างจากแถวหมึก

• 7เซนเซอร์ตรวจจับ
  ประจุไฟฟ้า

  ตรวจสอบว่าหมึกมีประจุไฟฟ้าที่เหมาะสมตามที่กำหนดหรือไม่

• 8แผ่นอิเล็กโทรดหักเห

  สร้างสนามแม่เหล็กระหว่างแผ่นอิเล็กโทรด เพื่อเปลี่ยนทิศทางของละอองหมึก
  ตามประจุไฟฟ้าให้ตกลงบนชิ้นงานที่จะพิมพ์

• 9กัตเตอร์

  เก็บรวบรวมหมึกที่ไม่ได้ใช้ในการพิมพ์

• 10ปั๊ม

  เก็บรวบรวมหมึกในกัตเตอร์ แล้วส่งให้กับถังหลัก

• 1ถังหลัก

  ส่งหมึกวนรอบซ้ำ

ถังตัวทำละลาย

จ่ายตัวทำละลายเพื่อควบคุมความหนืดเมื่อหมึกในถังหลักมีความข้น

ถังหมึก

จ่ายหมึกเมื่อถังหลักว่างเปล่า และเมื่อหมึกเริ่มเหลว
