การวัดความร่วมแกน
เมื่อวัดความร่วมแกน คุณจะต้องตรวจสอบความคลาดเคลื่อนทุกแบบในแกนกลาง (เช่น แกนของทรงกระบอก 2 ชิ้นมีแกนกลางร่วมกันหรือไม่)

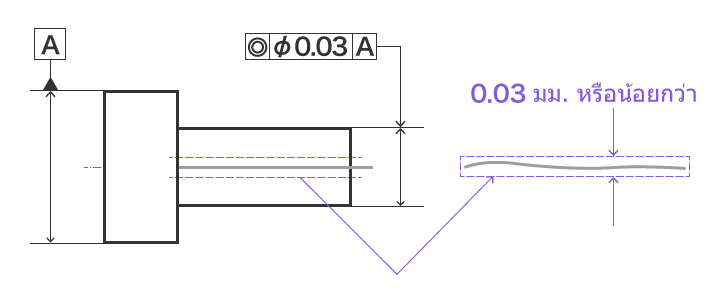

แบบร่างตัวอย่าง
![แบบร่างตัวอย่าง](/Images/ss_gd-and-t_l_coaxiality_001_1809402.png)

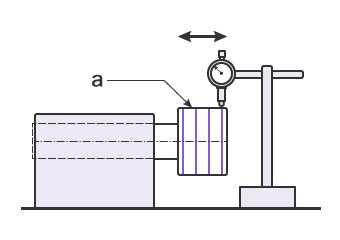

การใช้ไดอัลเกจ
![การใช้ไดอัลเกจ](/Images/ss_gd-and-t_l_coaxiality_002_1809403.png)
- a
- ตำแหน่งการวัดที่จุดใดก็ได้
ยึดชิ้นงานให้อยู่กับที่และวางไดอัลเกจบนจุดยอดของเส้นรอบวงเพื่อระบุเกณฑ์ความคลาดเคลื่อน
หมุนชิ้นงานและวัดค่าการหนีจากจุดอ้างอิงที่สูงสุดและต่ำสุดโดยใช้ไดอัลเกจ
วัดซ้ำบนแกนที่กำหนด โดยผลต่างของค่าสูงสุดและต่ำสุดที่มากที่สุดจะเป็นความร่วมแกน
ข้อเสีย
ปัจจัยต่างๆ เช่น มุมและความแข็งแกร่งที่ใช้วางไดอัลเกจบนชิ้นงานจะส่งผลถึงค่าที่วัดได้ ซึ่งหมายความว่าการวัดอาจแตกต่างกันโดยขึ้นอยู่กับผู้ปฏิบัติงาน
เนื่องจากการวัดจะทำซ้ำบนแกนที่กำหนด จึงต้องตรวจสอบการวัดและผลการวัดทุกครั้ง

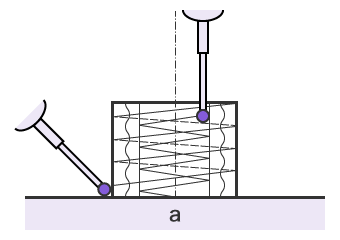

การใช้เครื่องมือวัดพิกัด (CMM)
![การใช้เครื่องมือวัดพิกัด](/Images/ss_gd-and-t_l_coaxiality_003_1809404.png)
- a
- แผ่นพื้นผิวเรียบ
วางสไตลัสบนจุดการวัดบนองค์ประกอบ Datum (ทรงกระบอก) แล้ววางสไตลัสบนจุดการวัดขององค์ประกอบของชิ้นงาน (ทรงกระบอก) เพื่อวัดความร่วมแกน ผลการวัดจะถูกบันทึกลงในเครื่องมือวัด
การวัดที่ต้องใช้การวางสไตลัสบนพื้นผิวจะมี 2 โหมดได้แก่: การวัดจุด ซึ่งจะวัดด้วยการวางสไตลัสบนพื้นผิวทุกครั้งที่วัด และการวัดแบบทริกเกอร์อัตโนมัติ (การสแกน) ซึ่งจะวัดจุดอย่างต่อเนื่องด้วยการวางสไตลัสบนชิ้นงานแล้วเลื่อนไปบนพื้นผิว
ซึ่งจะช่วยให้สไตลัสเคลื่อนที่เป็นเกลียวสำหรับวัดทรงกระบอกที่สไตลัสสัมผัสได้ยากได้

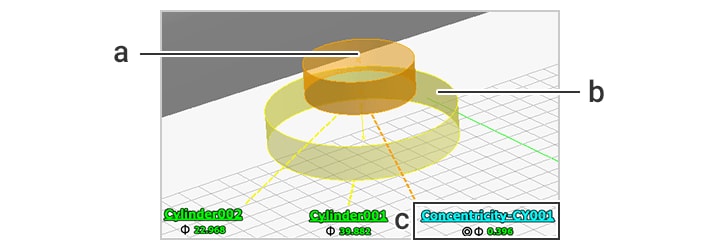

- หน้าจอแสดงผลการวัด
-
- a
- องค์ประกอบ Datum (ทรงกระบอก)
- b
- องค์ประกอบของชิ้นงาน (ทรงกระบอก)
- c
- ผลการวัดความร่วมแกน
